Технология Intel Link Aggregation для серверов

Увеличение скорости связи серверов Intel c локальной сетью

Все серверы WIT VV на платформе Intel содержат минимум 2 гигабитных сетевых адаптера (4 в новых моделях серверов). Количество портов Gigabit Ethernet может быть расширено за счет 2- и 4- портовых сетевых карт (а также специальных опций расширения, которые не занимают отдельного PCI -Express слота), что позволяет превратить сервер, в том числе, и в полноценный маршрутизатор.

Другая возможность, которая открывается при установке в сервер нескольких сетевых плат– объединение каналов, или Link Aggregation. Придуманная еще в прошлом веке фирмой Cisco технология Fast EtherChannel для ускорения связи коммутаторов между собой и коммутаторов с серверами (связь может идти по нескольким Ethernet-соединениям параллельно) вошла уже как стандарт в спецификацию Gigabit Ethernet и поддерживается всеми продвинутыми производителями сетевых плат (Intel) и управляемых коммутаторов (Cisco, HP)

Ручейки сольются в реки.

В современной сети подключение компьютеров происходит в подавляющем большинстве случаев по технологии Fast Ethernet на скорости 100 мегабит в секунду. Это требует соединения коммутаторов между собой и с серверами уже на гигабитной скорости для устранения «узких мест» при передаче данных. Этой скорости также может оказаться недостаточно при размере сети в несколько десятков компьютеров и нагруженной работе с серверами. Объединение Ethernet-портов по технологии Link Aggregation является разумным компромиссом и решает проблему повышения пропускной способности в сетевом центре более дешевым способом, чем установка пока еще дорогих сетевых адаптеров и коммутаторов 10-гигабитного Ethernet.

С помощью специального набора драйверов все установленные на сервере Intel сетевые адаптеры (причем как распаянные на плате, так и добавленные через слоты расширения), могут быть объединены в группу (Team), которая видна операционной системе сервера как одна сетевая карточка с одним IP-адресом. Соответствующая настройка коммутатора приводит к возникновению между сервером и коммутатором широкой «трубы», канала, работающего на скорости до 8 гигабит в секунду в полном дуплексе. Подобная схема решает не только задачу повышения скорости передачи данных, но и добавляет отказоустойчивость, так как объединенный канал продолжает действовать при выходе из строя любого из адаптеров группы или порта коммутатора. Плюс происходит балансировка загрузки между отдельными адаптерами группы.

*Примечание – в объединении в группу могут участвовать только серверные сетевые адаптеры – более дорогая версия, которая обеспечивает также меньшую загрузку центрального процессора за счет самостоятельного исполнения задач по анализу заголовков пакета, проверки контрольных сумм и т.д.

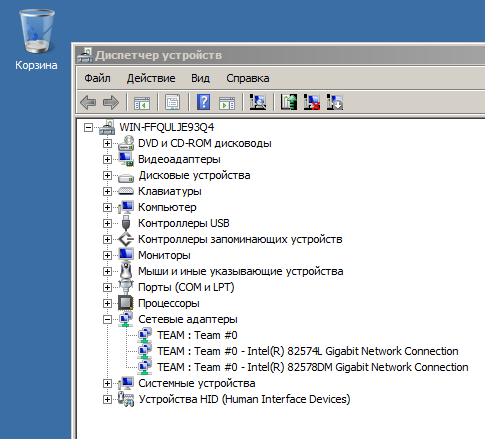

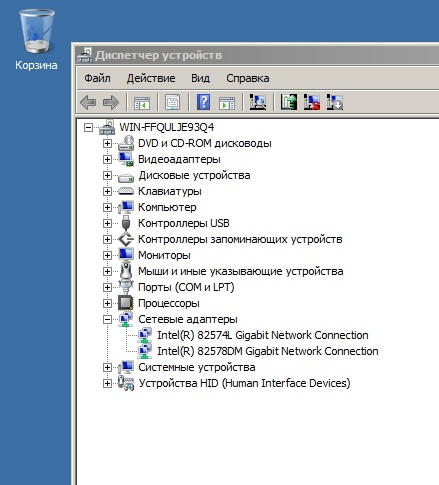

Следующие картинки показывают, как выглядит диспетчер устройств (Device Manager) до и после установки драйверов, объединяющих Intel-овские серверные адаптеры в группу (Team)
